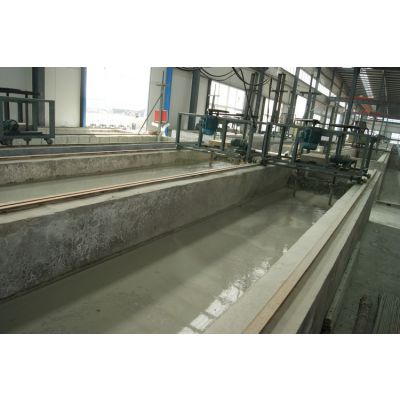

山东化工池内壁防腐环氧树脂胶，化工溢流槽内壁贴布防腐环氧树脂胶耐酸碱性能好，与基面接着力强，黏度低操作性好，厂家提供材料、技术服务，也可包工包料施工，多种合作方式供用户选择。

山东化工池内壁防腐环氧树脂胶对污水池的要求：

　　污水池内壁表面要求平整，无矿粒及松动物、无油污及粘附着的杂物等。

　　（1）表面采用机械结合人工将表面的灰尘、浮涂、边角毛刺进行清除。

　　（2）表面清理包括：除尘、除油及化学转变等。

　　（3）除尘：主要是将表面的边角灰尘等进行必要的处理，使用的工具分手工和机械两种。标准根据腐蚀程度及甲方要求施工。

　　（4）除油：是指清除污水池表面上的油脂及有机物污染等，通常是以溶解，皂化或乳化的作用，把表面的油污去掉。

化工溢流槽内壁贴布防腐环氧树脂胶施工工序

1、上底涂

在混凝土基层上施工时，应首先均匀涂刷一道乙烯基酯树脂打底料，要求不得漏涂，使底料渗透于基层中，以确保玻璃钢与基层结合牢固。

自然养护时间应大于8小时，表干后，如有凹陷不平处，需用胶泥填补平整后方可进行下一道工序。

2、玻璃钢内衬层施工(衬2层玻纤布）

本工程采用连续法与间断法相结合手糊施工，具体操作如下：

在已打好底的基层上均匀地涂刷一层乙烯基酯树脂衬布胶料，随即衬上***层玻璃布，赶净气泡。

贴实后再涂刷一层乙烯基酯树脂衬布胶料，胶料不宜太多，以浸透玻璃布为止。随之再衬下层玻璃布，如此连续直到要求层数。

衬玻璃布时，同层搭缝宽度不小于50mm；上下两层的接缝应错开，错开距离不得小于50mm，阴阳角处应增加1~2层布。

衬贴的布要求铺覆平整, 不允许有折皱和白点存在, 应***树脂浸透纤维布, 在接管、法兰等阴阳角处应增加1~2层布，自然养护时间应大于12小时，

环氧树脂作为防腐蚀材料不但具有密实、抗水、抗渗漏好、强度高等特点，同时具有附着力强、常温操作、施工简便等良好的工艺性，而且价格适中。采用这类材料的防腐蚀工程一般包括：树脂胶料辅衬的玻璃钢整体面层和隔离层，树脂胶泥和砂浆铺砌的块材面层，树脂胶泥勾缝与灌缝的块材面层，树脂稀胶泥或砂浆制作的单一与复合的整体面层及隔离层，树脂玻璃鳞片胶泥面层等等。选用的材料品种不同，防腐蚀工程的最终产品功能以及适用范围将有很大不同。

山东化工池内壁防腐环氧树脂胶使用过程中的重点管控措施：

　　1 底漆在表面预处理完成合格后，尽快进行涂装施工。

　　2刷涂底漆：待表面处理验收合格后，应在八小时之内刷涂底漆，以防重新被污染，对死角处，凹凸部位用毛刷，刷涂严实。

　　3刷涂面漆：玻璃钢贴衬层验收合格后，方可进行下道工序施工，直达到设计要求厚度。

　　4 施工技术要求：要求涂层表面，刷涂均匀一致，无流淌、流挂、漏涂等现象存在，整体外观光滑靓丽。

　　5涂装前，表面处理后应无灰尘、油污、浮土等。特别注意交叉及阴角处。应先补刷与玻璃钢层一致的配套底漆，涂刷厚度与层数应符合设计要求，干燥固化后统一涂刷面层涂料。

　6 摊油后应一刷挨一刷地用油刷顶部轻轻地将漆料上下理顺，走刷要平稳，用力要均匀，水平面应顺光线照射的方向涂刷。为避免接痕，刷涂的各片段在相互连接时应经常移动位置，不要总在一个部位相接。

　　7多层贴衬时，必须上层干燥后再贴衬下层玻璃钢，层间应结合紧密、无分层现象。

　　8涂刷时，首先对边角、棱角处、夹缝处进行预涂，必要时采用长杆毛笔进行点涂，以***漆膜厚薄均匀无漏涂。

9技术要求：对于死角部位，要用毛刷进行点涂，不允许有漏涂、漏刷、流淌、流挂等不良现象存在，要达到外观颜色均匀一致、光滑靓丽。
